ファミリーコンピューター　ＲＯＭカセット　マッパー２、９４



ＰＲＧ　１２８ＫＢ　８バンク　１６ＫＢ
ＣＨＲ　　　８ＫＢ　Ｓ−ＲＡＭ
　


マッパー２（ＨＶＣ−ＵＮＲＯＭ−ｎｎ）

ＰＲＧ　ＲＯＭに１２８ＫＢ、ＣＨＲ　ＲＯＭは無く代わりに８ＫＢのＳＲＡＭを使用
これによりキャラクタの設定を細かく出来るようになっています。


マッパー２のバンク切り替えとプロテクト
ＨＣ１６１はカウンタ機能を使用せずデータセットのみになり
ＨＣ１６１のＡ〜Ｄのデータ入力がそのままＱＡ〜ＱＤに出力されます
ＰＲＧ　ＲＯＭのバンク切り替えはこのＨＣ１６１が
ＲＯＭ領域の＄８０００−＄ＦＦＦＦ（実際は＄Ｃ０００−＄ＦＦＦＦ）に
バンクキーデータを書き込む事によって切り替わるのですが
／ＲＯＭＳＥＬ＝０（＄８０００−＄ＦＦＦＦをアクセス）になった瞬間
バンクキーデータとＲＯＭデータの２つのデータバスが衝突する様になっています。
これは本体の／ＲＯＭＳＥＬとＲ／／Ｗの信号が連動されていない事を利用しています。
その為バンクキーデータと書き込んだアドレスのＲＯＭデータとデータ（ｄ２−０）が同じでないといけません
ＲＯＭデータとバンクキーデータと同じ場所が分からないと切り替えが出来ないようになっています
　
　バンクキーデータ
　　ｄ７：−
　　ｄ６：−
　　ｄ５：−
　　ｄ４：−
　　ｄ３：−
　　ｄ２：バンク＃Ｄ２
　　ｄ１：バンク＃Ｄ１
　　ｄ０：バンク＃Ｄ０

このバンクキーデータをＲＯＭ領域の＄８０００−＄ＦＦＦＦに書き込む訳ですが、
そのアドレスにあるＰＲＧ　ＲＯＭデータも同じでなければＰＲＧ　ＲＯＭのバンク切り替えが行われないようになっています。
またＡ１４が１（＄Ｃ０００をアクセス）した場合はバンク＃０７を選択されます（＄Ｃ０００−＄ＦＦＦＦはバンク＃０７に固定）
したがってバンク切り替えは＄８０００−＄ＢＦＦＦの領域が変化します。
固定されている＄Ｃ０００−＄ＦＦＦＦにバンクする為のデータを用意して、
そのアドレスのデータとバンクキーデータと同じようにしているのが通例のようです
　
（例）魔界村の場合
　Ｃ０００：００　０１　０２　０３　０４　０５　０６　０７
　
　＄Ｃ０００−＄Ｃ００７に上記のようなバンクキーデータが置かれています
　バンク＃００を選択するには＄Ｃ０００に００を書き込めば＄８０００−＄ＢＦＦＦがバンク＃００になります。
　バンク＃０１を選択するには＄Ｃ００１に０１を書き込めば＄８０００−＄ＢＦＦＦがバンク＃０１になります。
　　　　　｜
　バンク＃０７を選択するには＄Ｃ００７に０７を書き込めば＄８０００−＄ＢＦＦＦがバンク＃０７になります。
　

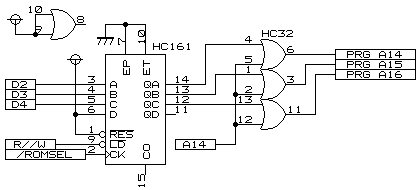

マッパー９４（ＨＶＣ−ＵＮＩＲＯＭ−ｎｎ）

データバスがずれているだけのタイプです（戦場の狼で使用）
　
　バンクキーデータ
　　ｄ７：−
　　ｄ６：−
　　ｄ５：−
　　ｄ４：バンク＃Ｄ２
　　ｄ３：バンク＃Ｄ１
　　ｄ２：バンク＃Ｄ０
　　ｄ１：−
　　ｄ０：−
　
（例）戦場の狼の場合
　ＦＦ００：００　０４　０８　０Ｃ　１０　１４　１８　１Ｃ
　
　＄ＦＦ００−＄ＦＦ０７に上記のようなバンクキーデータが置かれています
　バンク＃００を選択するには＄ＦＦ００に００を書き込めば＄８０００−＄ＢＦＦＦがバンク＃００になります。
　バンク＃０１を選択するには＄ＦＦ０１に０４を書き込めば＄８０００−＄ＢＦＦＦがバンク＃０１になります。
　　　　　｜
　バンク＃０７を選択するには＄ＦＦ０７に１Ｃを書き込めば＄８０００−＄ＢＦＦＦがバンク＃０７になります。
　
　
