ファミリーコンピューター　ＲＯＭカセット　マッパー２０６　（ｎａｍｃｏｔ　３４ｘｘ）

ＰＲＧ　１２８ＫＢ　１６バンク　８ＫＢ
ＣＨＲ　　６４ＫＢ　６４バンク　１ＫＢまたは２ＫＢ
　

＄8000：コマンドＮｏ．ｎｎ　（nn＝＄00〜＄06）
＄8001：バンク　Ｎｏ．ｍｍ　（ＰＰＵバンク　mm＝＄00〜＄3F　１ＫＢまたは２ＫＢごと）
　　　　　　　　　　　　　　（ＣＰＵバンク　　　＄00〜＄0F　８ＫＢごと）
　
コマンド　＄00　ＰＰＵ　＄0000〜＄07FF　ＣＨＲバンク　２ブロック単位の指定（最下位ビットは無視　＄０１なら＄００−＄０１の範囲？）
　　　　　＄01　ＰＰＵ　＄0800〜＄0FFF　ＣＨＲバンク　２ブロック単位の指定（最下位ビットは無視　＄０１なら＄００−＄０１の範囲？）
　
　　　　　＄02　ＰＰＵ　＄1000〜＄13FF　ＣＨＲバンク　１ブロック単位の指定
　　　　　＄03　ＰＰＵ　＄1400〜＄17FF　ＣＨＲバンク　１ブロック単位の指定
　　　　　＄04　ＰＰＵ　＄1800〜＄1BFF　ＣＨＲバンク　１ブロック単位の指定
　　　　　＄05　ＰＰＵ　＄1C00〜＄1FFF　ＣＨＲバンク　１ブロック単位の指定
　
　　　　　＄06　ＣＰＵ　＄8000〜＄9FFF　ＰＲＧバンク
　　　　　＄07　ＣＰＵ　＄A000〜＄BFFF　ＰＲＧバンク
　
　ＰＰＵ＄0000〜＄07FF　パターンテーブル０−０　２ＫＢ
　ＰＰＵ＄0800〜＄0FFF　パターンテーブル０−１　２ＫＢ
　ＰＰＵ＄1000〜＄13FF　パターンテーブル１−０　１ＫＢ
　ＰＰＵ＄1400〜＄17FF　パターンテーブル１−１　１ＫＢ
　ＰＰＵ＄1800〜＄1BFF　パターンテーブル１−２　１ＫＢ
　ＰＰＵ＄1C00〜＄1FFF　パターンテーブル１−３　１ＫＢ
　　パターンテーブル０　１２８キャラクタ
　　パターンテーブル１　　６４キャラクタごとの切換えが可能になります
　

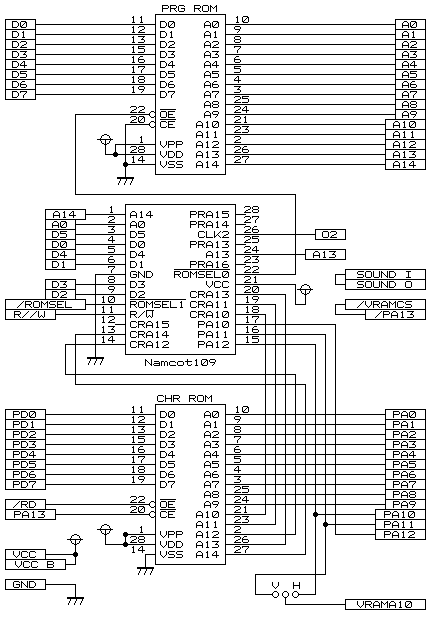

ワルキューレの冒険の回路図（３４０７）　ＰＲＧ　３２Ｋ、ＣＨＲ　３２ＫＢ
その為Ａ１４はそのまま接続されプログラム領域は＄8000〜＄FFFFでＰＲＧバンク切換え無し
ＣＨＲのみのバンク切換えとなります
ＰＲＧ　＄8000〜＄9FFF　バンク＄0C　　　（設定する）
　　　　＄A000〜＄BFFF　バンク＄0D　　　（設定する）
　　　　＄C000〜＄FFFF　バンク＄0E、＄0F（固定）
　
ＣＰＵ＄C000〜＄FFFFはＰＲＧ　バンク＄0E、＄0Fが出力されるので便宜上バンク＄0C，＄0Dに設定してるようです
　

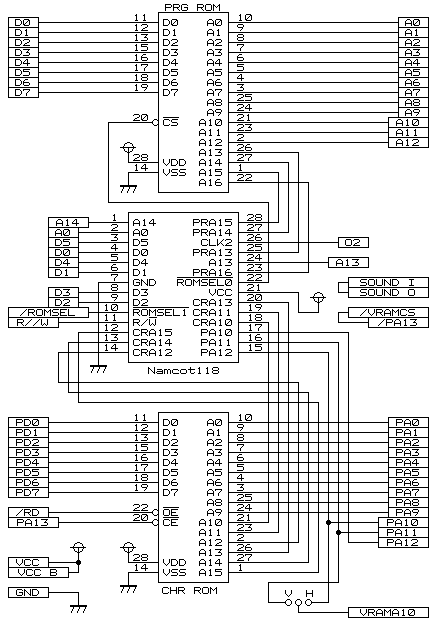

カイの冒険の回路図（３４１６）　ＰＲＧ１２８Ｋ、ＣＨＲ　６４ＫＢ
　
