ファミリーコンピューター　ＲＯＭカセット　マッパー３、６６、１８５

ＰＲＧ　３２ＫＢ
ＣＨＲ　３２ＫＢ　４バンク　８ＫＢ


グラディウスやゲゲゲの鬼太郎で使用
ＰＲＧ　ＲＯＭは３２ＫＢ、
ＣＨＲ　ＲＯＭが通常３２ＫＢで４バンクするＲＯＭカートリッジになります。
ＣＨＲ　ＲＯＭ（ＣＧデータ）は８ＫＢまでなので
マッパー３タイプのＣＨＲ　ＲＯＭは最大４バンク（８ＫＢ×４）の構成になります。
　

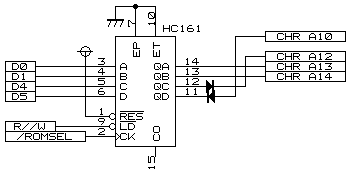

マッパー３のバンク切り替えとプロテクト
　ＨＣ１６１はカウンタ機能を使用せずデータセットのみになり
　ＨＣ１６１のＡ〜Ｄのデータ入力がそのままＱＡ〜ＱＤに出力されます
　
　＄8000〜＄FFFFの範囲
　　ｄ７：−
　　ｄ６：−
　　ｄ５：１（ＱＣ＝１にする、０だとＰＡ１２＝０に固定）
　　ｄ４：１（ＱＤ＝１にする、０だとＰＡ１０＝０に固定）
　　ｄ３：−
　　ｄ２：−
　　ｄ１：バンク＃Ｄ１
　　ｄ０：バンク＃Ｄ０
　
　ＣＨＲ　ＲＯＭのバンク切り替えは
　このＰＲＧ　ＲＯＭ＄8000〜＄FFFFに
　バンクキーデータを書き込む事によって切り替わるのですが
　書き込んだバンクキーデータとＰＲＧ　ＲＯＭデータの２つのデータバスが
　競合する様になっています
　　１．バンクキーデータをＰＲＧ　ＲＯＭ領域にデータを書き込む
　　　　（／ＲＯＭＳＥＬ＝０、ＨＣ１６１の／ＬＤ＝０、ＣＫ＝０、データ＝バンクキー）

　　２．／ＲＯＭＳＥＬ＝０なのでＰＲＧ　ＲＯＭからもＨＣ１６１へデータが出力される

　　３．次のプログラム（命令）でＰＲＧ　ＲＯＭリードになるので
　　　　Ｒ／／Ｗ＝１（ＨＣ１６１のＣＫ＝１）で
　　　　ＣＨＲ　ＲＯＭのバンク（ＱＡ−ＱＤ）が出力されてしまう
　
　つまり正常にバンク切換えを行うには２つの条件があります
　　１．バンクキーデータは＄３０−＄３３にする
　　　　ｄ５と４を１にしないとＰＡ１２とＰＡ１０が０に固定され
　　　　ＣＨＲ　ＲＯＭの一部分しか読めなくなります

　　２．書き込むＰＲＧ　ＲＯＭアドレスに切り替えたいバンクキーデータにする
　　　　データが競合するので同じデータにする必要があります
　
　例えばＰＲＧ　ＲＯＭ　８０００：３０　ＦＦ．．．とします
　＄8000に＄30と書き込むとＣＨＲ　ＲＯＭはバンク＃０に切り替わります　（バンクキーデータ＄30、ＰＲＧ　ＲＯＭ＄30）
　＄8001に＄30と書き込むとＣＨＲ　ＲＯＭはバンク＃０に切り替わりません（バンクキーデータ＄30、ＰＲＧ　ＲＯＭ＄FF）
　ただしＰＲＧ　ＲＯＭのデータとバンクキーデータが同じといっても全てのデータバスを見ている訳では無いので
　データのｄ５＝１、ｄ４＝１とｄ１、０が同じなら切り替わります
　この場合バンクキーデータが＄F0でもバンク＃０として切り替わります
　
　
グラディウス
８ＡＣＥ：３０　３２　３１　３３　；バンクキーデータ（順番に並んでいません）
　バンク＃００を選択するには＄8ACEに＄30を書き込めばＣＨＲ＄0000〜＄1FFFがバンク＃００になります
　バンク＃０１を選択するには＄8AD0に＄31を書き込めばＣＨＲ＄0000〜＄1FFFがバンク＃０１になります
　バンク＃０２を選択するには＄8ACFに＄32を書き込めばＣＨＲ＄0000〜＄1FFFがバンク＃０２になります
　バンク＃０３を選択するには＄8AD1に＄33を書き込めばＣＨＲ＄0000〜＄1FFFがバンク＃０３になります
　

マッパー６６

ＣＨＲ　ＲＯＭとＰＲＧ　ＲＯＭの両方を一度にバンク切換えできるタイプです
別々に切換えは出来ないのと
ＣＨＲ　ＲＯＭ　８ＫＢ、ＰＲＧ　ＲＯＭ　３２ＫＢのまるごとの切換えになります
その為バンクキーデータは４ビット分の組み合わせ計16バイトになります
ＰＲＧ　ＲＯＭは３２ＫＢ（＄8000〜＄FFFF）ごとの切換えになるので
ベクタはいつリセットが掛かっても大丈夫なようにする必要があります
　
ドラゴンボール　神龍の謎
　リセットはどのバンクでも＄FF88へ飛ぶようになっており
　どのバンクでも同じルーチンでバンク切換え（初期設定）をします
　
　ＦＦＣＣ：００　０１　０２　０３　；ＰＲＧ＄00000〜＄07FFF選択、ＣＨＲ　ＲＯＭバンク
　ＦＦＤ０：１０　１１　１２　１３　；ＰＲＧ＄08000〜＄0FFFF選択、ＣＨＲ　ＲＯＭバンク
　ＦＦＤ４：２０　２１　２２　２３　；ＰＲＧ＄10000〜＄17FFF選択、ＣＨＲ　ＲＯＭバンク
　ＦＦＤ８：３０　３１　３２　３３　；ＰＲＧ＄18000〜＄1F000選択、ＣＨＲ　ＲＯＭバンク
　
Ｚガンダム　ホットスクランブル

マッパー１８５（ＨＶＣ−ＣＮＲＯＭ−２５６Ｋ−０１）
実際にはマッパー３のダイオードの有無または方向が違うだけです（ｄ５−４）
エミュレータではあまり細かくエミュレートされておらず気にする事は無いのですが
吸い出しする場合には、このダイオード部分が重要になります
　
ＣＨＲ　ＲＯＭは２５６ＫＢｉｔ、１２８ＫＢｉｔ、６４ＫＢｉｔのＲＯＭによって
ｄ０−１の意味合いが変わります
特に６４ＫＢｉｔマスクロムのＬＨ２３６７ｎｎの２７ピン、２６ピンの動作は特殊なようです
　
マッパー１８５では一応ＣＨＲ　ＲＯＭのオン／オフ用として別け
ダビング機対策の為のプロテクトのエミュレートとして使用しているようです
　
プロテクトのチェックはバンク切換え（正確にはＣＨＲ　ＲＯＭオフ）にして
ＣＨＲ　ＲＯＭのデータをチェックして変化（オフ出来ない）がなければ無限ループになるのが大半になります
　

　　ｄ７：−
　　ｄ６：−
　　ｄ５：−
　　ｄ４：−
　　ｄ３：−
　　ｄ２：−
　　ｄ１：ＣＨＲ　ＲＯＭの２７ピン
　　ｄ０：ＣＨＲ　ＲＯＭの２６ピン
　
バードウィークのプロテクト
　Ｃ０２０：Ｆ０　ＣＨＲ　ＲＯＭオフ
　Ｃ０２１：０Ｆ　ＣＨＲ　ＲＯＭオン
　
クォース（基板ＣＮ−０４Ｂ）
　ＦＦ７０：３０　３１　３２　３３　；バンクキーデータ
　

　　ｄ７：−
　　ｄ６：−
　　ｄ５：０
　　ｄ４：１（ＱＤ＝１にする、０だとＰＡ１０＝０に固定）
　　ｄ３：−
　　ｄ２：−
　　ｄ１：ＣＨＲ　ＲＯＭの２７ピン
　　ｄ０：ＣＨＲ　ＲＯＭの２６ピン
　
マイティ・ボンジャックのプロテクト
　８０７１：００　ＣＨＲ　ＲＯＭオフ
　８０７２：１１　ＣＨＲ　ＲＯＭオン
　
バナナ
ＲＯＭの型番がＬＨでなくＲＰとなっている
ＲＯＭの２７ピンは／ＰＧＭ、２６ピンはＡ１３
　ＦＦ９Ｆ：１０　１１　；／ＰＧＭ＝０（ＣＨＲ　ＲＯＭオフ）
　ＦＦＡ１：１２　１３　；／ＰＧＭ＝１（ＣＨＲ　ＲＯＭオン）
　

　　ｄ７：−
　　ｄ６：−
　　ｄ５：１（ＱＣ＝１にする、０だとＰＡ１２＝０に固定）
　　ｄ４：０
　　ｄ３：−
　　ｄ２：−
　　ｄ１：ＣＨＲ　ＲＯＭの２７ピン
　　ｄ０：ＣＨＲ　ＲＯＭの２６ピン
　
スパイＶＳスパイのプロテクト
　８０９０：１３　ＣＨＲ　ＲＯＭオフ
　８０９１：２１　ＣＨＲ　ＲＯＭオン
　
セクロスのプロテクト
　８０ＤＦ：２１　ＣＨＲ　ＲＯＭオフ
　８０ＤＥ：２０　ＣＨＲ　ＲＯＭオン
　
オセロのプロテクト（基板ＣＮ−０２？）
　８０５Ｃ：２０　ＣＨＲ　ＲＯＭオフ
　８０５Ｄ：２２　ＣＨＲ　ＲＯＭオン
　
けいさんゲーム算数４年
　８０５Ｃ：２２　２０　　　　　　　；バンクキーデータ（チェック用）
　８０５Ｅ：２０　２１　２２　２３　；バンクキーデータ
　

　　ｄ７：−
　　ｄ６：−
　　ｄ５：１（ＱＣ＝１にする、０だとＰＡ１２＝０に固定）
　　ｄ４：１（ＱＤ＝１にする、０だとＰＡ１０＝０に固定）
　　ｄ３：−
　　ｄ２：−
　　ｄ１：ＣＨＲ　ＲＯＭの２７ピン
　　ｄ０：ＣＨＲ　ＲＯＭの２６ピン
　
Ｂ−ＷＩＮＧのプロテクト
　Ｂ６９Ｆ：００　ＣＨＲ　ＲＯＭオフ
　Ｂ６９Ｅ：３３　ＣＨＲ　ＲＯＭオン
　
